Alexander Ruhe: Der gleich zweimal verschollene Frankfurter Stadtplan Merians von 1631. Dezember 2019

Frankfurts Stadtansichten 1628-1631-1635-1637-1682-1761 und 1770.

Ein Artikel aus der Reihe: Frankfurter Zeitungs-Archäologie

 Wirklich verschollen war sie nicht, die großartige Stadtansicht Matthäus Merians, der schon gleich drei Jahre nach seinem Meisterstück von 1628 eine zweite Ausgabe nachreichte, die die Fortschritte des Baues des Frankfurter Festungsgürtels festhielt. Verschollen war er nicht, wohlverwahrt lag er jahrhundertelang in der Großherzoglich Hessischen Hofbibliothek in Darmstadt, wohlverwahrt aber unkatalogisiert, bis 1913 der Bauunternehmer, Phillipp Holzmann-Chef und anscheinend auch Hobbyhistoriker Hermann Ritter (1851-1918) ihn fand, teilweise abfotografierte und in einer Frankfurter Zeitschrift einen kurzen Artikel dazu veröffentlichte. Möglicherweise ist der im Jahr darauf folgende Ausbruch des Ersten Weltkrieges der Grund dafür, dass es dabei auch blieb. Weiterhin ruhte Merians Stadtplan wohlverwahrt aber unkatalogisiert in Darmstadt.

Ziemlich genau 100 Jahre nach dessen Veröffentlichung stieß dann ich, bei meinen Recherchen zur Frankfurter Zeitungsarchäologie auf Ritters Artikel, fand ihn sehr interessant, zog eine Kopie davon - und dabei verblieb es dann auch. Zumindest bis ich vor einigen Monaten beim Sortieren meiner Unterlagen wieder diesen Artikel in die Hände bekam. Ich dachte, es wäre doch schön, die drei Merianpläne von 1628, 1631 und 1636, die den Festungsgürtel von dessen Baubeginn bis zur Fertigstellung zeigen, einmal nebeneinander zu legen. Ein Ding der Unmöglichkeit, wie ich feststellen musste. Gibt es zwar etliche Abdrucke und sogar ein Styropor-Modell des Planes von 1628, die anderen beiden Pläne machten sich rar. Der 1628er Plan, war in Bruchstücken erst 1850/1861  wiederentdeckt worden - unter großem Medienecho. Zwei der vier Teilstücke des Planes waren noch in Frankfurt, aber genau die Hälfte, die die neue Bastion am Friedberger Tor zeigt, fehlte und konnte erst 1909 - ebenfalls von Hermann Ritter - in Paris wieder aufgefunden werden. Die Ausgabe von 1636 war schon kurz nach der ersten "Merian-Euphorie" 1861 in Köln aufgetaucht, wurde auch mehrfach detailiert beschrieben, ich konnte aber keinen einzigen Abdruck in einer späteren Veröffentlichung finden und von der 1631er Ausgabe fehlte, nach ihrer ersten Beschreibung 1913, überhaupt jede Spur und so machte ich mich auf die Suche nach diesen beiden Plänen.

In der Universitäts- und Landesbibliothek Darmstadt wurde ich fündig. Immer noch unkatalogisiert, machte sich auf mein Bitten hin, eine Bibliothekarin  auf die Suche und fand ihn nach den Beschreibungen des Stückes von 1913 auch tatsächlich. Jetzt wurde er natürlich katalogisiert und auch eingescannt, so dass er erstmals seit fast 380 Jahren einer breiteren Öffentlichkeit zur Verfügung steht.

Den Plan von 1636, der sich in Frankfurt befinden sollte, fand ich bisher nur in Form eines recht kleinformatigen Fotos, ich bin aber weiter auf der Suche nach dem Original und hoffe auch dieses veröffentlichen lassen zu können (Stand 2019).

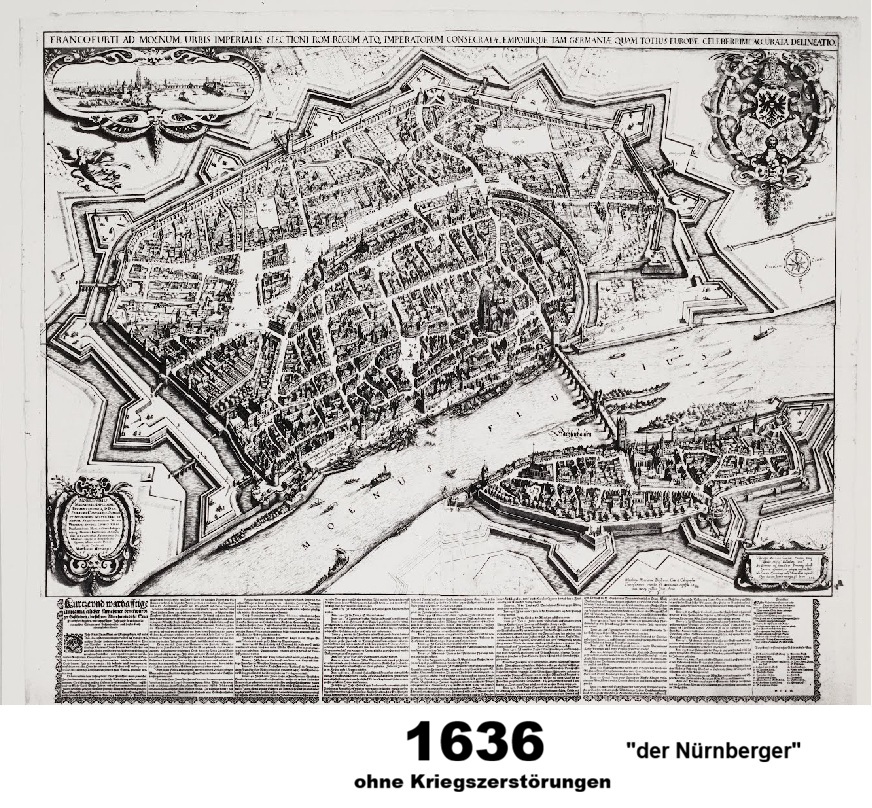

Neuerdings (2026) wurde der Merian Stadtplan von 1636 im Internet veröffentlicht (nach einer in den 1970ern gemachten Fotografie des Originals im Germanischen Nationalmuseum in Nürnberg), Allerdings zeigt dieser, im Gegensatz zum bislang bekannten Exemplar, nicht die Kriegszerstörungen vom 05.August 1635, so dass es 1636 wohl zwei Ausgaben gab, oder besser; da die zweite Brückenmühle erst 1637 vollendet war, ist das bislang unter 1636 geführte Exemplar wohl eher von 1637 und die Nürnberger-Version von 1635! Das Exemplar mit den Kriegszerstörungen wurde vom historischen Museum Frankfurts mittlerweile auch online gestellt, allerdings wieder nur sehr kleinformatig.

Die Stadtansicht von 1631 wird auch dadurch besonders, dass erstmals das neue Rote Haus auf der Zeil dargestellt wurde (heute My Zeil, davor Hauptpost).

Und eben dieses Rote Haus, das erst 1631 errichtet wurde und die drei Bastionen legen auch die Datierung nahe, denn bezeichnet ist der Plan mit "1628".

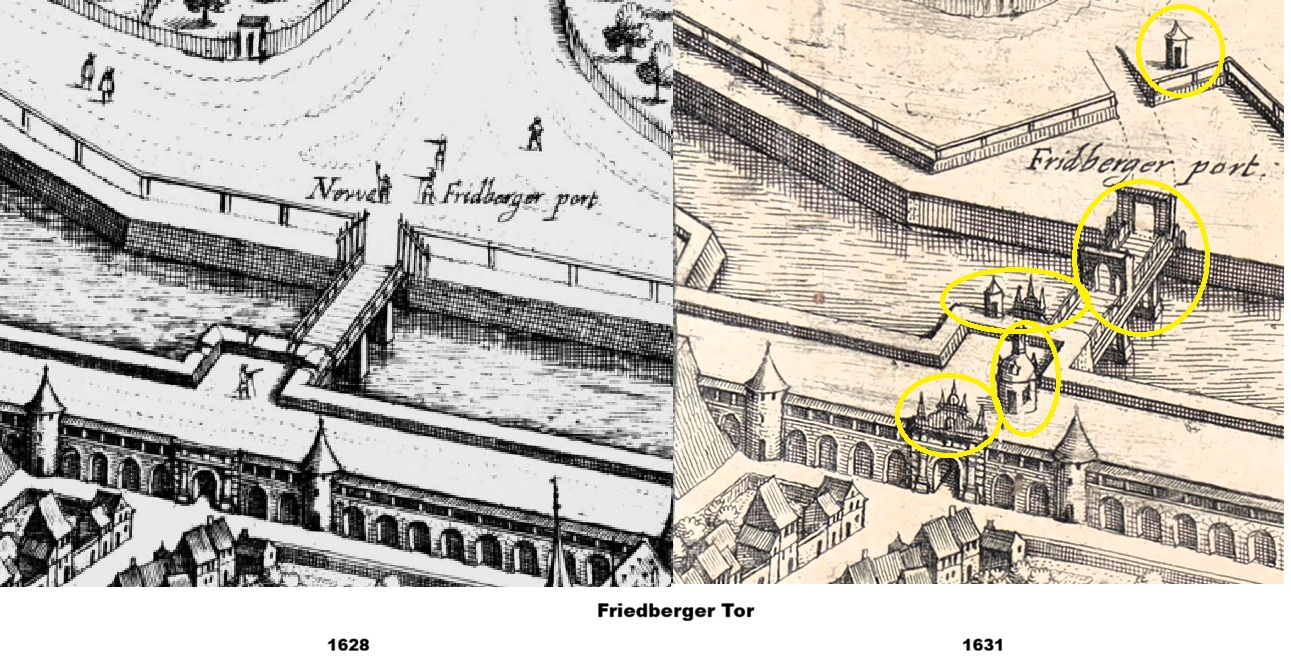

Gut sichtbar ist auch der Baufortschritt am neu errichteten Friedberger Tor, mit der davor liegenden Pallisadenanlage.

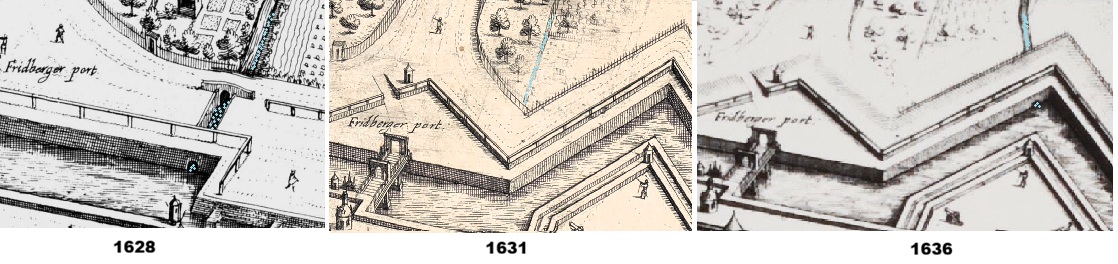

Auch der Einlauf  des Elkenbachs in den Befestigungsgraben, dem man auf dem Plan von 1628 am Friedberger Tor noch deutlich sehen kann, ist 1631 verschwunden, anscheinend ist er überwölbt worden und auf dem Stadtplan von 1636 mündet der Bach dann ein ganzes Stück weiter östlich in den Graben.

Man kann sich vorstellen, dass es genau dieser Merian Stadtplan von 1631 war, den der Schwedenkönig Gustav Adolf mit dabei hatte, als er sich im November desselben Jahres zwei Tage Zeit nahm, um Frankfurts Mauern abzureiten, wobei er feststellte, wie unzureichend der Verteidigungszustand der Stadt war, die bisher sechs Jahre gebraucht hatte um gerade einmal drei Bastionen aufzuwerfen, die im Grundwasserschlamm auch noch immer wieder wegrutschten. Die von Gustav Adolf, dem "Löwen aus Mitternacht" angeordnete Fronarbeit aller Frankfurter Bürger, sorgte dann dafür, dass die restlichen Bastionen drei Jahre später standen. Am Ende hatte Frankfurts Befestigung dreimal soviel gekostet, wie eigentlich geplant, aber so macht man das ja bis heute.

Der Textteil mit Legende des Planes von 1631. Bei den meisten späteren Veröffentlichungen der Merian-Stadtansichten, wurden die Textteile gar nicht mit abgedruckt.

Nach der Ausgabe von 1636/37, mit dem vollendeten Bastionenkranz und dem 1635 durch kaiserliche Kanonen in Schutt und Asche gelegten Ullrichstein, und der, ebenfalls 1635 durch Frankfurter Kanonen zerstörten Windmühle, kam dann erst mal lange nichts mehr von den Merians. 1649, ein Jahr nach Ende des Dreißigjährigen Krieges und ein Jahr vor dem Tode des damals schon schwer kranken Matthäus Merian, kam noch einmal ein Stadtplan heraus, der sich aber nur durch die geänderte Jahreszahl von der 1636-Ausgabe unterscheidet (habe ich zumindest gelesen, gesehen habe ich das Stück bislang noch nicht). Erst 1682 gab es dann eine Neuauflage - auf der man erstmals die neue Katharinenkirche und auch das neue Wachgebäude, die Hauptwache sehen konnte. Der Frankfurter Altstadt-Maler und damalige Besitzer der Südhälfte des Merian-Planes von 1628, Theodor Reiffenstein 1850 über die in den Plan von 1682 eingestochene Katharinenkirche: "Schlechter und unverständiger als den Neustich dieser Kirche kann man sich wohl nichts denken und in dem selben Charakter sind leider auch alle späteren Veränderungen vorgenommen ..."

Auch der neue Turm/Dachreiter der Barfüßerkirche sieht auf dem Plan von 1682 aus, als gehöre er nicht dazu. Da der Dachreiter aber erst 1685 ersetzt wurde, scheint es sich hier um eine nachträgliche Korrektur des Planes von 1682 zu handeln. Allerdings ist mir kein 1682-Merianplan mit der neuen Katharinenkirche und der alten Barfüßerkirche bekannt und so harrt der wohl noch seiner Entdeckung.

Der Ullrichstein vor und nach den Kämpfen von 1635 mit dem nun von Wasser umgebenen Schau-Main (1631 / 1682)

Die Windmühle lag nun im Schussfeld der neuen Bastion und wurde, als der Besitzer sich weigerte, sie abzureißen, schon vor den Kämpfen von Frankfurter Kanonen zerstört. Adolf von Holzhausen kämpfte also gegen Windmühlen. Der Merian-Mühle von 1628/31 erstaunlich ähnlich sieht übrigens in der in Frankfurt erschienenen deutschen Erstveröffentlichung von 1648 die Windmühle, gegen die Don Quichotte kämpfte.

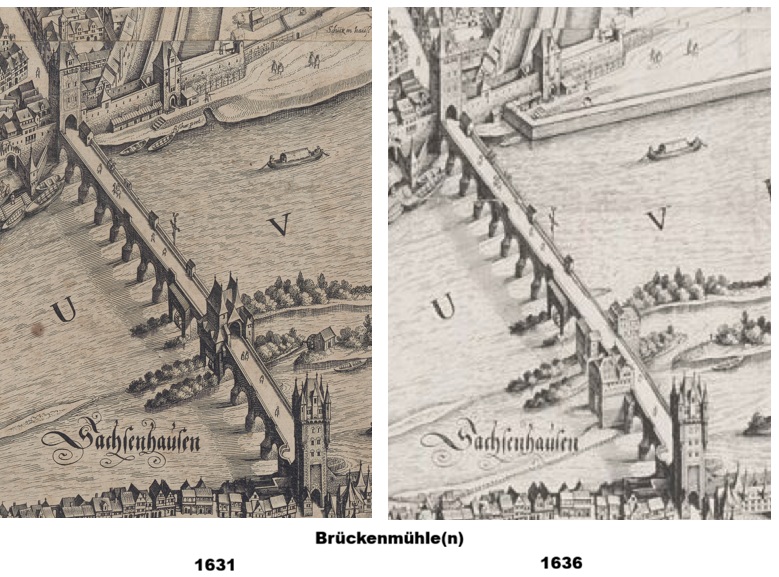

Auch die Brückenmühle hatten die Schweden bei den Kämpfen 1635 zerstört. Da man die Mühle aber dringend brauchte, wurde sie sofort wieder errichtet, allerdings kleiner. Dazu kam dann noch, etwas südlich ,eine zweite, private Mühle, die Firnauermühle.

Anscheinend hatte man für den Müllermain das Strömungsverhalten des Mains verändert, indem man die Kontur der Maininseln zu einer größeren Insel zusammenzog, die dann auch gleich befestigt wurde, wie uns der Merian-Plan von 1636/37 zeigt. Da auch der Nürnberger-Plan von 1636, der ohne Kriegszerstörungen und ohne die neuen Mühlen, schon die neue Inselform zeigt, hat das wohl nichts mit der Firnauermühle zu tun.

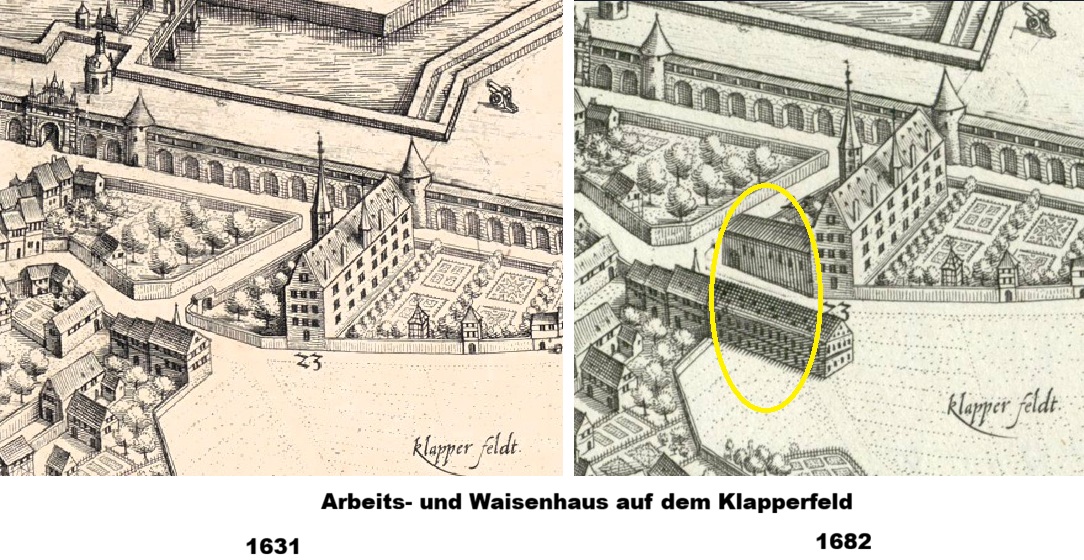

1682 erfuhren die Merianpläne erstmals eine Erweiterung der Legende. Als Nummer 25 kamen das etwa zehn Jahre zuvor errichtete Arbeits- und Waisenhaus hinzu. Auf dem Klapperfeld steht heute das Oberlandesgericht und das alte Polizeigewahrsam. Nicht mit eingezeichnet auf allen Merian-Plänen ist das Pestilenz-Loch, eine offene Kloake, in die Arbeit-, Waisen- und Pestilenzhaus (Die Nr.23) ihre Abwässer einleiteten und das ohne jeglichen Abfluß war, weshalb die dahinter liegende Bastion auch das "Pestilenz-Bollwerk" war.

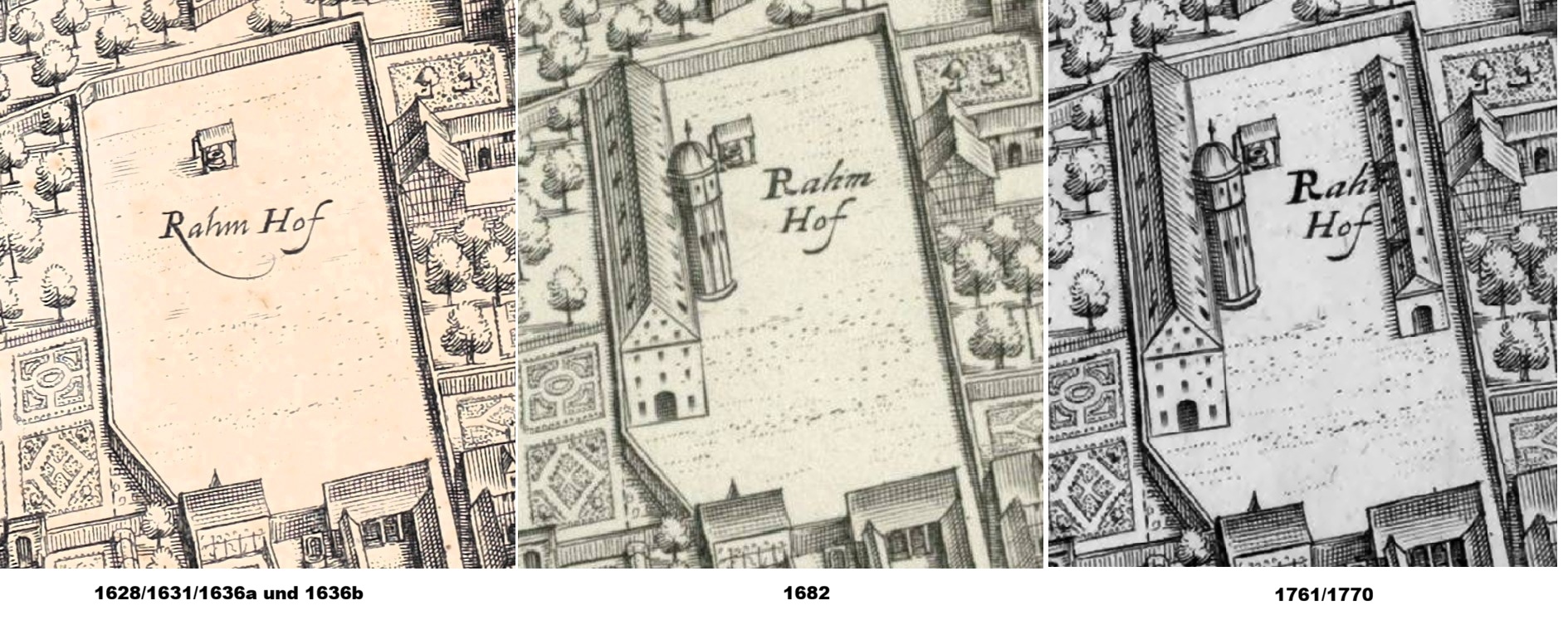

Auf dem Plan von 1682 taucht auch erstmals das Zeughaus, links auf dem Rahmhof auf, dort steht heute die Börse. Auf den Plänen von 1761 und 1770 erscheint auch rechts der Getreidespeicher.  Laut dem Frankfurter Geschichtsschreiber Battonn, im 18.Jahrhundert Archivar in Frankfurt, wurde der Speicher 1666 und das Zeughaus 1667 erhaut. Entweder irrt sich also Battonn oder die Merians hatten den Kornspeicher 1682 vergessen einzutragen. Im Dezember 1631 hatte der schwedische König Gustav Adolf alle Frankfurter Soldaten auf dem Rahmhof auf sich vereidigen lassen. Auch Soldatenstrafen, wie das Spießrutenlaufen wurden hier vollstreckt.

Den Plan von 1682 - er galt bis ins 19.Jahrhundert hinein als die Erstausgabe -  findet man gelegentlich in Veröffentlichungen, auch gerahmt im Antiquitätenhandel. Den Bestseller unter den ja auch dekorativen Frankfurt-Ansichten der Merians stellt aber die Ausgabe von 1761 dar, sehr erstaunlich, haben doch die Kupferstecher immer wieder die alten Druckplatten umgraviert und gab es schon 1770 eine letzte Ausgabe (fehlender Sachsenhäuser Brückenturm und fehlende Bockenheimer Pforte, die schon 1719 ausgebrannt war und 1765 als baufällige Ruine abgerissen wurde , auf dem Plan von 1761 aber noch vollkommen intakt zu sehen ist), von der in Frankfurt noch mehr als hundert Jahre lang Abdrucke gezogen wurden, die aber trotzdem heute nur noch schwer auffindbar ist.

die Bornheimer Pforte Fahrgasse/ Töngesgasse /Ecke Konstablerwache auf den Plänen von 1631 und 1770

außer der ab 1770 fehlenden Bornheimer Pforte haben die schweren Stadtbrände von 1711-1719-1721 anscheinend keinen Niederschlag in den Stadtplänen der Merians gefunden.

Die 1617 errichtete und beim "Christenbrand " 1719 zerstörte Fettmilchsäule in der Töngesgasse /Ecke Hasengasse

auf den Stadtplänen von 1631 und 1770

Der Großbrand auf der Zeil vom 12.Oktober 1685 (gregorianischer Kalender) allerdings, scheint seine Spuren auch in den Plänen der Merians hinterlassen zu haben; die Nordseite dieser Verkehrsachse hat sich vom Plan von 1682 hin  zu dem von 1761 deutlich verändert.

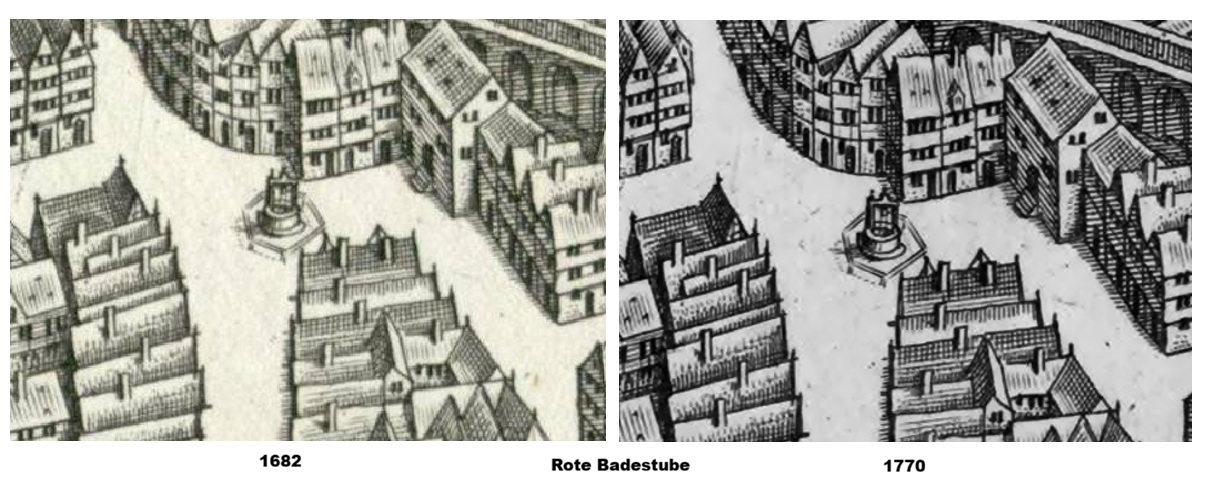

Der Brand aber, der am 17.Dezember 1732 rund um die Rote Badestube, ein Plätzchen an der Fahrgasse, kurz unterhalb der Judengasse, 13 Häuser einäscherte, wurde auf den Merian-Plänen von 1761 und 1770 nicht berücksichtigt.

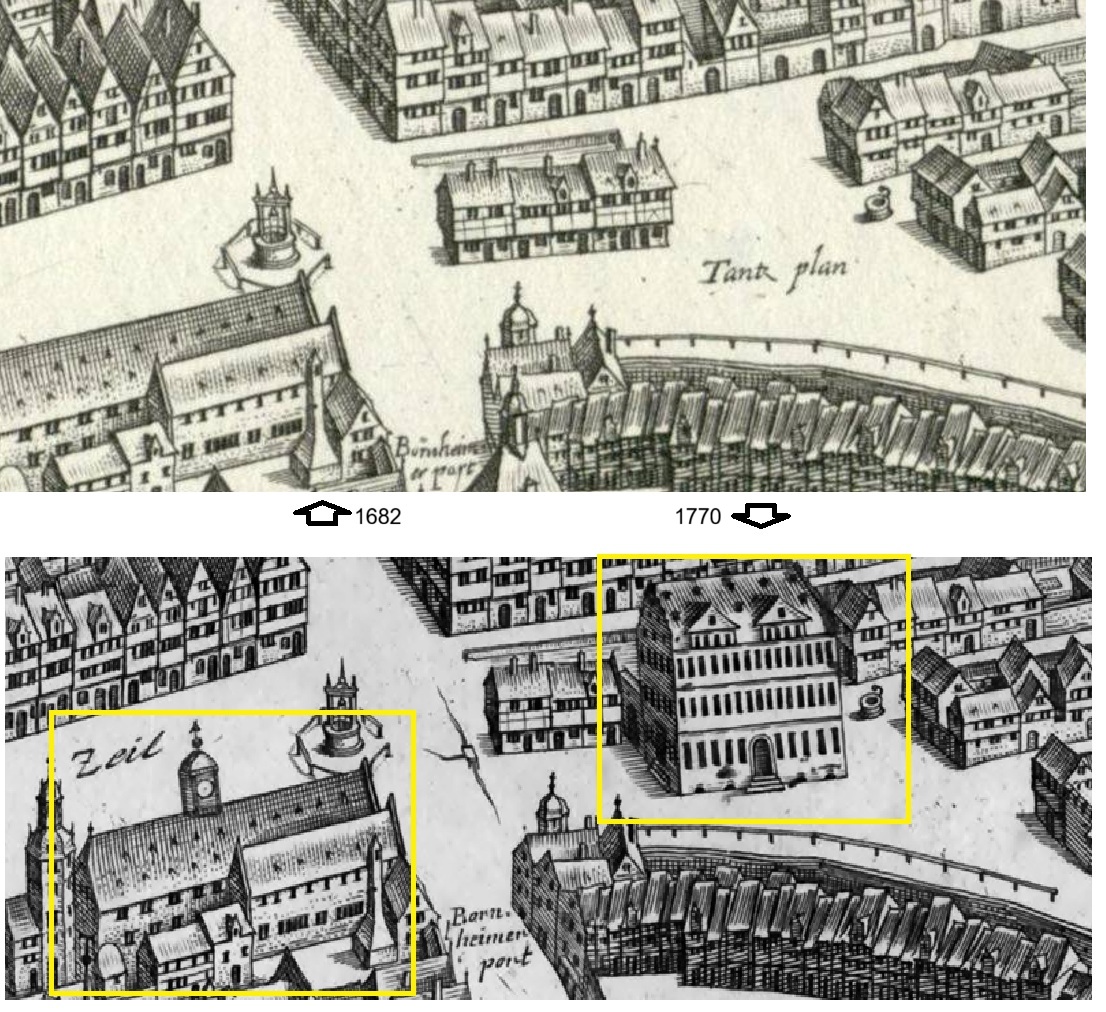

Auf der Ausgabe von 1761 tauch ersmals auch das 1697 auf dem Tanzplan errichtete Brauhaus auf und auf dem Plan von 1770 der Dachreiter mit Uhrglocke auf der Konstablerwache (links). Tatsächlich war die alte Konstablerwache 1753 abgerrissen und durch einen Neubau ersetzt worden, was sich hier nicht widerspiegelt und das Glockentürmchen wurde erst 1777 auf das Dach gesetzt, so dass die Datierung "1770" wohl auch nicht stimmig ist. Das in den 1730ern errichtete Thurn- und Taxis-Palais hingegen, taucht weder auf der Ausgabe von 1761 noch auf der von 1770 auf.

Auch die Bastionen Frankfurts haben in den verschiedenen Merian-Plänen einige Metamorphosen durchgemacht, hier zum Beispiel die Südflanke Sachsenhausens:

1631 und mit vollwertigen Bastionen 1636

1682 mit der Realität wohl eher entsprechendem Vorwerk des Affentors

und 1770 mit der wieder zurückgenommenen, wohl nie gebauten Bastion vor der Oppenheimer Pforte

Der Frankfurter Kunstsammler und (allererste) Kunsthistoriker Henrich Sebastian Hüsgen 1790 über die späten Merian-Pläne: an diesen..." hat der Unverstand genagt und Veränderungen neuerer Zeiten von elenden Händen hinein gebracht, die teils Mitleiden erwecken, teils lächerlich sind, es stellet  jetzo weder das ältere noch das neuere Frankfurt vor, es ist ein Zwischending ohne allen Gebrauch."

Sehr wohl aber ist das "Stadtgespräch" in die Stadtpläne der Merians eingeflossen. Als die Frankfurter Juden wegen des Gesetzes, dass kein Haus in der Judengasse höher sein dürfe, als die Synagoge, einen Fahnenmast auf dem Dach ihres Gotteshauses errichteten, wurde dieses Detail auch auf dem Merianplan von 1636 nachgetragen und auch auf allen folgenden, obwohl die Synagoge schon 1711 niedergebrannt war und durch einen Neubau ersetzt wurde.

die 1705 auf den Wallanlagen gepflanzten Bäume auf dem Plan von 1770

Seit ich diesen Artikel veröffentlicht habe, habe ich immer wieder Anfragen erhalten, ob der Merian-Stadtplan, den man vom Großvater geerbt habe, ein Original sei, hier zur Info: Ein originaler Merian-Plan von Frankfurt, sollte 105x73cm messen und aus vier zusammengeklebten Einzelblättern bestehen. Sollte Ihr Plan andere Maße haben und/oder nur aus einem Blatt bestehen, dann ist er wohl eine spätere Kopie. Sollte ihr Plan aus vier Teilen bestehen und Frankfurt im Zustand von 1628 zeigen, aber etwas größer sein, als die oben angegebenen Maße, dann haben Sie vielleicht eines der 1911 gedruckten Faksimile-Exemplare und von denen gibt es auch nur 230.

Im Folgenden nun erstmals alle Stadtansichten der Merians nebeneinander, zum direkten Vergleich:

Weitere Artikel zu Frankfurter Stadtplänen habe ich verfasst zum anscheinend nie herausgegeben Plan zum Beamtentag 1935 in Frankfurt,  zu den Reliefplänen Bauerkellers von 1840 und 1841,  zum Behrends-Plan von 1771 und zu den Faber- und Hoffmannplänen des 16.Jahrhunderts
